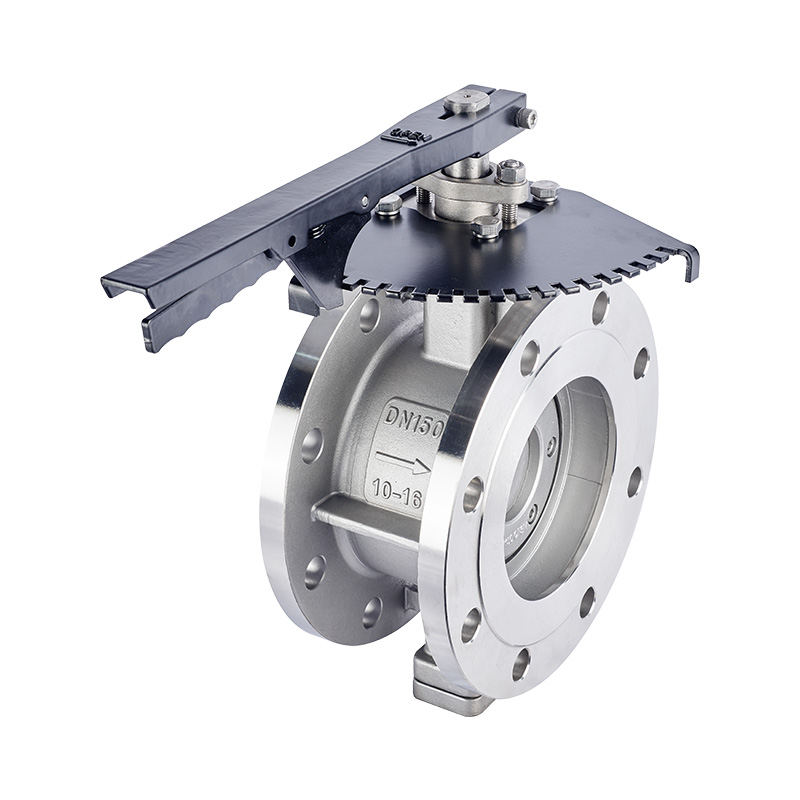

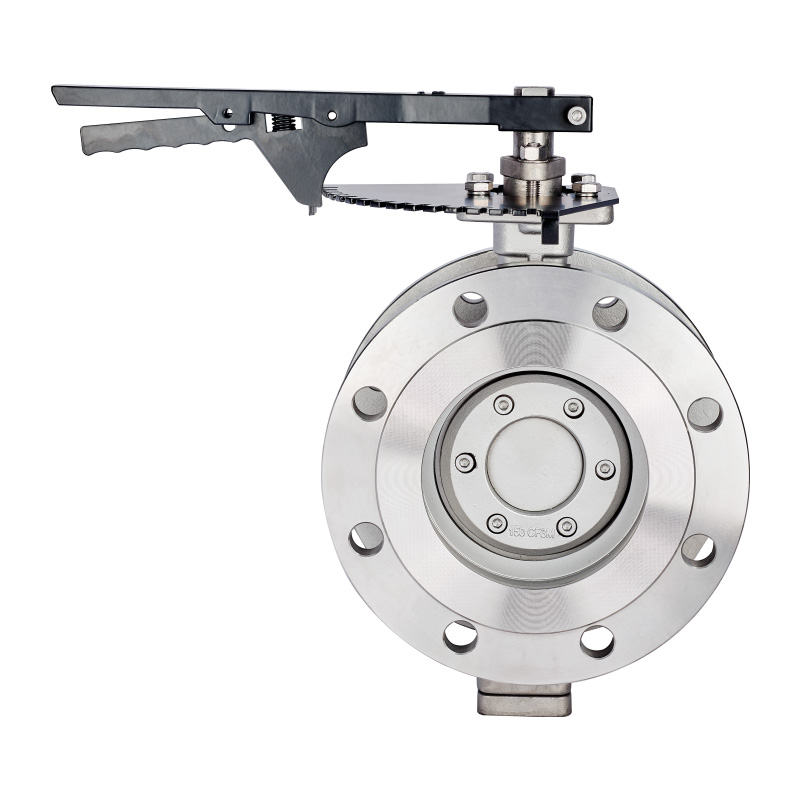

Обзор продукта
В качестве компонента, используемого для реализации включения-выключения и управления потоком трубопроводной системы, поворотный клапан широко используется во многих областях, таких как нефтяная, химическая промышленность, металлургия, гидроэнергетика и т. Д. В хорошо известной технологии поворотных затворов его уплотнительная форма в основном представляет собой уплотнительную конструкцию, а уплотнительными материалами являются резина, ПТФЭ и т. Д. Из-за ограничения конструкционных характеристик он не подходит для высоких температур, устойчивости к высокому давлению, коррозионной стойкости, износостойкости и других отраслей.
Функции:
1. Уплотнительное кольцо изготовлено из нержавеющей стали, которая обладает двойными преимуществами металлического жесткого уплотнения и эластичного уплотнения, а также обладает отличными уплотнительными характеристиками, коррозионной стойкостью и длительным сроком службы в случае низких и высоких температур.
2. Этот клапан имеет трехэксцентриковую уплотнительную структуру, а седло клапана и дроссельная пластина практически не изнашиваются, и он имеет функцию уплотнения, которая становится все более и более плотной.
3. Уплотнительная поверхность дисковой пластины изготовлена из наплавочного твердого сплава на основе кобальта, который является износостойким и имеет длительный срок службы.
4. Этот клапан имеет функцию двустороннего уплотнения, которая не ограничивается направлением потока среды во время установки, а также не зависит от пространственного положения, и может быть установлен в любом направлении.
5. Пластина-бабочка большого размера имеет стеганую структуру, которая обладает высокой прочностью, большой площадью переполнения и малым сопротивлением потоку.
6. Приводное устройство может быть установлено на нескольких станциях (вращение на 90° или 180°), что удобно для пользователей.
Основные технические параметры:
|
Номинальный проход DN (мм) |
50～2000 |
|||
|
Номинальная фармакология PN (MPA) |
0.6 |
1.0 |
1.6 |
2.5 |
|
Испытание на герметичность (МПа) |
0.66 |
1.1 |
1.76 |
2.75 |
|
Испытание на прочность (МПа) |
0.9 |
1.5 |
2.4 |
3.75 |
|
Применимая температура |
Углеродистая сталь: -29°C ~ 425 °C Нержавеющая сталь: -40 °C ~ 650 °C |
|||
|
Применимые носители |
Вода, воздух, природный газ, нефть и слабокоррозионные жидкости |
|||
|
Скорость утечки |
Соответствует стандарту GB/T13927-92 |
|||
|
Режим вождения |
Червячная передача, электрическая, пневматическая, гидравлическая |
|||
Материалы основных компонентов
|
Название детали |
материал |
|
Корпус клапана |
WCB, легированная сталь, нержавеющая сталь, QT450-10 |
|
Пластины-бабочки |
WCB, легированная сталь, нержавеющая сталь, QT450-10 |
|
Вал клапана |
Нержавеющая сталь 2Cr13, легированная сталь |
|
Уплотнения |
Кольца из нержавеющей стали |
|
начинка |
Гибкий графит |
Стандарты производства
|
Стандарты производства |
JB/T 8527-97 |
|
Фланец стандартный |
ГБ9113-2000 |
|
Стандарты конструкционной длины |
GB12221-89 |
|
Стандарты контроля |
GB/T 13927-92 |
Размер подключения (мм)
|
Номинальный проход (DN) |
Основные размеры |
Размер фланца и размера болта |
||||||||||
|
1,0 МПа |
1,6 МПа |
2,5 МПа |
||||||||||
|
L |
Н1 |
H |
D |
Д1 |
n-Фd |
D |
Д1 |
n-Фd |
D |
Д1 |
n-Фd |
|
|
50 |
108 |
350 |
112 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
370 |
115 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
|
80 |
114 |
380 |
120 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127 |
420 |
138 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
|
125 |
140 |
460 |
164 |
250 |
210 |
8-18 |
250 |
210 |
8-22 |
270 |
220 |
8-26 |
|
150 |
140 |
555 |
175 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
|
200 |
152 |
760 |
200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
|
250 |
165 |
830 |
243 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
|
300 |
178 |
895 |
250 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
|
350 |
190 |
950 |
280 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
555 |
490 |
16-33 |
|
400 |
216 |
1190 |
305 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
620 |
550 |
16-36 |
|
450 |
222 |
1255 |
350 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
670 |
600 |
20-36 |
|
500 |
229 |
1305 |
380 |
670 |
620 |
20-26 |
715 |
650 |
20-33 |
730 |
660 |
20-36 |
|
600 |
267 |
1340 |
445 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
845 |
770 |
20-39 |
|
700 |
292 |
1520 |
480 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
|
800 |
318 |
1710 |
530 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
|
900 |
330 |
1810 |
580 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
|
1000 |
410 |
1960 |
650 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
|
1200 |
470 |
2250 |
760 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
|
1400 |
530 |
2435 |
850 |
1675 |
1590 |
36-42 |
1685 |
1590 |
36-48 |
1755 |
1640 |
36-62 |
|
1600 |
600 |
2780 |
1030 |
1915 |
1820 |
40-48 |
1930 |
1820 |
40-56 |
1975 |
1860 |
40-62 |
|
1800 |
670 |
3020 |
1230 |
2115 |
2020 |
44-48 |
2130 |
2020 |
44-56 |
2195 |
2070 |
44-70 |
|
2000 |
760 |
3270 |
1350 |
2325 |
2230 |
48-48 |
2345 |
2230 |
48-62 |
2425 |
2300 |
48-70 |
